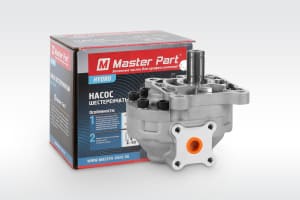

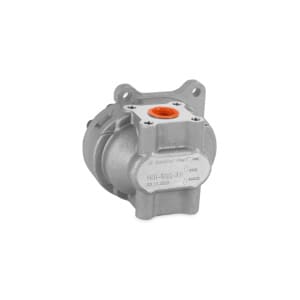

Насос шестеренный НШ-50Д-3Л (левый) плоский Master Part
Насос шестеренный НШ-50Д-3Л (левый) плоский Master Part. Рабочий объем 50 см³, номинальное давление 16 МПа, подача 110.8 л/мин . Предназначен для гидросистем с левым вращением вала. Применяется на тракторах К-744, Т-150, ХТЗ, бульдозерах ЧТЗ, трубоукладчиках, автомобилях КрАЗ/КамАЗ и другой спецтехнике . Плоский фланец исполнения Д-3. Высокий КПД, надежная конструкция. Гарантия 12 месяцев.
Описание
Насос шестеренный НШ-50Д-3Л (левый) плоский Master Part
-
Тип: Шестеренный гидронасос (нерегулируемый) .
-
Модель: НШ-50Д-3Л — исполнение с левым вращением вала .
-
Бренд: Master Part — надежный производитель/поставщик гидравлических компонентов.
-
Рабочий объем: 50 см³ .
-
Тип корпуса: Плоский (исполнение Д-3) .
-
Назначение: Для нагнетания рабочей жидкости в гидросистемах техники, где вал отбора мощности вращается против часовой стрелки (левое вращение).
-
Состояние: Новый.
-
Гарантия: 12 месяцев .
Технические характеристики (Таблица)
| Параметр | Значение |
|---|---|
| Рабочий объем, см³ | 50 |
| Номинальное давление на выходе, МПа | 16 |
| Максимальное давление, МПа | 21 (210 кгс/см²) |
| Номинальная объемная подача, л/мин | 110,8 |
| Номинальная частота вращения, с⁻¹ (об/мин) | 40 (2400) |
| Максимальная частота вращения, с⁻¹ (об/мин) | 60 (3000) |
| Минимальная частота вращения, с⁻¹ (об/мин) | 16 (960) |
| Коэффициент подачи | не менее 0,94 |
| Потребляемая мощность не более, кВт | 35,6 |
| Направление вращения | Левое (против часовой стрелки со стороны вала) |
| Масса (вес), кг | 5.25 |
| Температура окружающей среды, °C | -50…+60 |
| Тип фланца | Плоский (исполнение Д-3) |
Конструктивные особенности
Насосы серии НШ-50Д-3 (плоские) представляют собой современную модификацию с улучшенными характеристиками всасывания и повышенным КПД по сравнению с ранними сериями (А, Б). Благодаря системе компенсации торцевых зазоров, насос сохраняет высокий коэффициент подачи (0.94) даже при износе в процессе эксплуатации .
Модель НШ-50Д-3Л — это версия с левым вращением вала, предназначенная для установки на технику, где вал отбора мощности (ВОМ) вращается против часовой стрелки. При заказе важно не перепутать с правой версией (НШ-50Д-3), так как это влияет на работоспособность гидросистемы.
Применяемость (На какую технику подходит)
Насос НШ-50Д-3Л Master Part левого вращения устанавливается на следующую технику:
| Тип техники | Модели |
|---|---|
| Тракторы колесные | К-744-1, К-744Р2 (Кировец), Т-150К, Т-151К, Т-150, Т-150-05, ХТЗ-17121, ХТЗ-17021, ХТЗ-17221, ХТЗ-153, ХТЗ-153Б, ХТЗ-180, ХТЗ-181, ХТЗ-200, ХТЗ-120/121, ХТЗ-6031, ХТЗ-16132, ХТЗ-16231 |
| Тракторы гусеничные | Т-10, Т-12 (бульдозеры ЧТЗ), ТБ-1, ТБ-1М (трелевочные), ДЭТ-320-02Б2Л |
| Трубоукладчики | ЧТЗ Уралтрак ТР12 (на базе Т10), ТР20 (на базе Т12) |
| Автомобили | КрАЗ-6510 и мод., КамАЗ-6520, КамАЗ-6521, КамАЗ-6522, КамАЗ-6540, МАЗ-64227, МАЗ-5516 |
| Спецтехника | Самоходный автоскрепер МоАЗ-6014, РКМ-6-01, СПС-4,2А-02 |
| Краны | КС-3577, КС-35714, КС-3562, КС-2561К, КС-3579, КС-3575А, КС-3574, МКГ-25, ЧМЗАП, МЗКТ |
| Погрузчики | ПЭА-1,0, ЭО-2628 |
| Автогрейдеры | ДЗ-140, Д-122 |
| С/х машины | ПНД-250, РЖУ-3,6, МКО-3, ПГХ-0.5, ПГ-02А |
Как определить нужное вращение
Чтобы правильно выбрать между НШ-50Д-3 (правый) и НШ-50Д-3Л (левый), выполните простую проверку:
-
Поставьте насос (или посмотрите на старый) валом вверх.
-
Поверните его входным отверстием (там, где написано «ВХОД») к себе.
-
Посмотрите на положение ведущего вала:
-
Если вал находится слева от входного отверстия — вам нужен насос правого вращения (НШ-50Д-3).
-
Если вал находится справа от входного отверстия — вам нужен насос левого вращения (НШ-50Д-3Л).
-
Рекомендации по установке и эксплуатации
Для обеспечения длительного срока службы насоса НШ-50Д-3Л Master Part соблюдайте следующие правила :
-
Монтаж: Крепление должно быть жестким, исключающим вибрации. Для соединения с валом отбора мощности используйте гибкую муфту.
-
Заполнение: Перед первым пуском обязательно залейте масло во всасывающий маслопровод.
-
Фильтрация: Всасывающая и напорная магистрали должны быть оснащены фильтрами. Промывайте фильтры каждые 250-300 моточасов.
-
Масло: Используйте рекомендованные масла: М-10В2 (летом), М-8Г1, М-8Г2 (зимой). Заменяйте масло при появлении механических примесей более 0.4% по массе .
-
Уровень масла: Уровень рабочей жидкости в баке не должен опускаться ниже оси входного отверстия насоса. Емкость бака должна быть не менее 1/3 минутной подачи насоса .
Шестеренный гидравлический насос НШ-50Д-3Л Master Part — это специализированная версия плоского насоса с левым вращением вала, предназначенная для гидросистем техники, где вал отбора мощности вращается против часовой стрелки. Данная модель широко применяется на тракторах Кировец (К-744), ХТЗ, бульдозерах ЧТЗ, трубоукладчиках, автомобилях КрАЗ и КамАЗ, а также на множестве других машин .
С рабочим объемом 50 см³ и номинальной подачей 110.8 л/мин, насос обеспечивает стабильную работу рулевого управления, навесных систем и гидроцилиндров. Благодаря высокому коэффициенту подачи (0.94) и системе компенсации торцевых зазоров, насос сохраняет свои характеристики даже в процессе длительной эксплуатации .
Конструктивное исполнение «Д» (плоский фланец) обеспечивает надежное крепление к корпусу техники и стандартные присоединительные размеры, что делает замену старого насоса простой и быстрой. При заказе важно убедиться, что вам требуется именно левое вращение — для этого проверьте положение вала относительно входного отверстия на вашем старом насосе.
В нашем магазине вы можете купить насос НШ-50Д-3Л Master Part с гарантией 12 месяцев. Продукция Master Part полностью соответствует заводским характеристикам и поставляется в фирменной упаковке.
