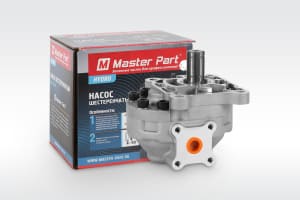

Насос шестеренный НШ-50Д-3 (правый) плоский Master Part
Насос шестеренный НШ-50Д-3 (правый) плоский Master Part. Рабочий объем 49.1 см³, номинальное давление 16 МПа (max 21 МПа), подача 110.8 л/мин . Предназначен для гидросистем с правым вращением вала. Применяется на тракторах МТЗ-80/82, комбайнах Дон/Енисей, автокранах КС, погрузчиках ПЭА и другой спецтехнике . Плоский фланец исполнения Д-3. Высокий КПД, надежная конструкция, система компенсации зазоров. Гарантия 12 месяцев.
Описание
Насос шестеренный НШ-50Д-3 (правый) плоский Master Part
-
Тип: Шестеренный гидронасос (нерегулируемый) .
-
Модель: НШ-50Д-3 — исполнение с правым вращением вала .
-
Бренд: Master Part — надежный производитель/поставщик гидравлических компонентов.
-
Рабочий объем: 49.1 см³ .
-
Тип корпуса: Плоский (исполнение Д-3) .
-
Назначение: Для нагнетания рабочей жидкости в гидросистемы тракторов, автомобилей, погрузчиков, комбайнов, автокранов и другой спецтехники .
-
Состояние: Новый.
-
Гарантия: 12 месяцев .
Технические характеристики (Таблица)
| Параметр | Значение |
|---|---|
| Рабочий объем, см³ | 49.1 |
| Номинальное давление на выходе, МПа | 16 |
| Максимальное давление, МПа (кгс/см²) | 21 (210) |
| Номинальная объемная подача, л/мин | 110.8 |
| Номинальная частота вращения, с⁻¹ (об/мин) | 40 (2400) |
| Максимальная частота вращения, об/мин | 3000 |
| Минимальная частота вращения, об/мин | 960 |
| Коэффициент подачи | не менее 0,94 |
| Общий КПД | не менее 0,83 |
| Номинальная мощность, кВт | 35,6 |
| Направление вращения | Правое (по часовой стрелке со стороны привода) |
| Масса (вес), кг | 5.37 |
| Тип фланца | Плоский (исполнение Д-3) с 4 отверстиями |
Конструктивные особенности
Насосы серии НШ-50Д-3 (плоские) представляют собой современную модификацию с улучшенными характеристиками всасывания и повышенным КПД по сравнению с ранними сериями (А, Б) . Корпус выполнен из алюминиевого сплава, внутри которого расположены сцепленные ведущая и ведомая шестерни .
Ключевые особенности конструкции:
-
Система компенсации торцевых зазоров — обеспечивает высокий коэффициент подачи (0.94) даже при износе в процессе эксплуатации.
-
Металлофторопластовые втулки — в модификации Д используются втулки скольжения, повышающие ресурс работы.
-
Шлицевой вал — ведущий вал имеет 6 шлицев для надежной передачи крутящего момента.
-
Простота и ремонтопригодность — конструкция насоса позволяет проводить обслуживание и ремонт в условиях рядовой мастерской.
Модель НШ-50Д-3 — это версия с правым вращением вала, которая является наиболее распространенной и устанавливается на большинство тракторов и спецтехники .
Применяемость (На какую технику подходит)
Насос НШ-50Д-3 Master Part правого вращения устанавливается на следующую технику:
| Тип техники | Модели |
|---|---|
| Тракторы | МТЗ-80/82, МТЗ-80.1/82.1, МТЗ-892, ЮМЗ-6, ЮМЗ-8040, Т-40, Т-150, Т-180, ДТ-75, ДТ-175, ХТЗ-17021/17121/17221, ХТЗ-200, Т-250 |
| Комбайны | Дон-1500, Енисей-1200, Херсонские, Днепропетровские |
| Автокраны | КС-3577, КС-35714, КС-3562, КС-2561К, КС-3579, КС-3575А, КС-3574, МКГ-25 |
| Погрузчики | ПЭА-1,0, ЭО-2628, Амкодор, ТО-18 |
| Автогрейдеры | ДЗ-140, ДЗ-180, ДЗ-98, Д-122 |
| Автомобили | МАЗ-5516, МАЗ-64227, БелАЗ-75406/75481, МоАЗ-546П/6014, КрАЗ-6510, КамАЗ |
| Сельхозмашины | ПНД-250, РЖУ-3,6, МКО-3, ПГХ-0.5, ПГ-02А |
Как определить правое вращение
Чтобы убедиться, что вам нужен насос правого вращения (НШ-50Д-3):
-
Поставьте насос (или посмотрите на старый) валом к себе (со стороны привода).
-
Правое вращение — это вращение ведущего вала по часовой стрелке .
-
Альтернативный способ (через отверстия): поставьте насос валом вверх, поверните входным отверстием к себе. Если вал находится слева от входного отверстия — вам нужен насос правого вращения.
Рекомендации по установке и эксплуатации
Для обеспечения длительного срока службы насоса НШ-50Д-3 Master Part соблюдайте следующие правила :
| Правило | Рекомендация |
|---|---|
| Монтаж | Крепление должно быть жестким, исключающим вибрации. Для соединения с валом отбора мощности используйте гибкую муфту |
| Заполнение | Перед первым пуском обязательно залейте масло во всасывающий маслопровод |
| Фильтрация | Всасывающая и напорная магистрали должны быть оснащены фильтрами. Промывайте фильтры каждые 250-300 моточасов |
| Масло | Рекомендуемые марки: М-10В2 (летом); М-8Г1, М-8Г2 (зимой) . Кинематическая вязкость: 55-70 мм²/с |
| Замена масла | При появлении механических примесей более 0.4% по массе |
| Уровень масла | Не должен опускаться ниже оси входного отверстия насоса. Емкость бака — не менее 1/3 минутной подачи насоса |
Шестеренный гидравлический насос НШ-50Д-3 Master Part — это самая распространенная модификация плоского насоса с правым вращением вала, предназначенная для гидросистем большинства тракторов, комбайнов, погрузчиков и автомобилей отечественного производства . Данная модель является стандартом для огромного парка техники на постсоветском пространстве.
С рабочим объемом 49.1 см³ и номинальной подачей 110.8 л/мин, насос обеспечивает стабильную работу рулевого управления, навесных систем, гидроцилиндров и других гидравлических механизмов . Благодаря высокому коэффициенту подачи (0.94) и системе компенсации торцевых зазоров, насос сохраняет свои характеристики даже в процессе длительной эксплуатации .
Конструктивное исполнение «Д» (плоский фланец) отличается улучшенными характеристиками всасывания и повышенным КПД по сравнению с ранними сериями . Корпус из алюминиевого сплава обеспечивает оптимальное соотношение прочности и веса, а металлофторопластовые втулки скольжения повышают ресурс работы насоса .
Насос НШ-50Д-3 правого вращения устанавливается на тракторы МТЗ-80/82, комбайны Дон и Енисей, автокраны КС, погрузчики ПЭА и множество других машин . При заказе убедитесь, что вам требуется именно правое вращение (вал вращается по часовой стрелке со стороны привода) .
В нашем магазине вы можете купить насос НШ-50Д-3 Master Part с гарантией 12 месяцев . Продукция Master Part полностью соответствует заводским характеристикам и поставляется в фирменной упаковке. В комплекте с насосом идет паспорт изделия .
