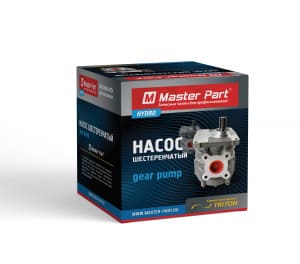

Насос шестеренный круглый НШ-71А-3Л (левый) Master Part серия «Antey»
Насос шестеренный круглый НШ-71А-3Л (левый) Master Part (серия Antey). Усиленная конструкция для тяжелой техники с левым вращением вала — тракторов Кировец (К-700А, К-701), автогрейдеров ДЗ-98В, крупных погрузчиков . Рабочий объем 71 см³, номинальное давление 16 МПа (пиковое 25 МПа) . Уникальная система с монолитным блоком подшипников обеспечивает работу в экстремальных условиях запыленности и нагрузок . Левое вращение, 6-шлицевой вал . Гарантия 12 месяцев.
Описание
Насос шестеренный круглый НШ-71А-3Л (левый) Master Part серия «Antey»
-
Тип: Шестеренный гидронасос (нерегулируемый), конструктивное исполнение «А» (круглый) .
-
Серия: «Antey» — модернизированная версия с улучшенными характеристиками для тяжелых условий эксплуатации .
-
Модель: НШ-71А-3Л — исполнение с левым вращением вала .
-
Бренд: Master Part — надежный производитель/поставщик гидравлических компонентов.
-
Рабочий объем: 71 см³ .
-
Тип корпуса: Круглый (исполнение «А») .
-
Назначение: Для нагнетания рабочей жидкости в гидросистемах тяжелой техники с левым вращением вала отбора мощности, эксплуатируемой в условиях повышенных нагрузок, запыленности и экстремальных температур .
-
Состояние: Новый.
-
Гарантия: 12 месяцев.
Ключевая особенность — конструкция «Antey» (Круглый корпус)
Насосы серии НШ-71А-3Л Master Part относятся к легендарной серии «Antey» (конструктивное исполнение «А», получившее название «круглые») . Их главная особенность — уникальная конструкция, специально разработанная для работы в самых тяжелых условиях.
Что улучшено в серии Antey :
-
Монолитный блок подшипников скольжения: Подшипники размещены в монолитном блоке, что обеспечивает комфортные условия работы и позволяет насосу выдерживать значительные гидравлические нагрузки.
-
Снижение нагрузок на корпус: Сведение к минимуму гидравлических нагрузок на корпусные детали повышает надежность и долговечность насоса.
-
Работа в экстремальных условиях: Насосы «Antey» специально спроектированы для эксплуатации на строительстве, землеройных работах, в условиях большой запыленности и тяжелых климатических условиях.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий объем, см³ | 71 |
| Номинальное давление на выходе, МПа | 16 |
| Максимальное кратковременное давление, МПа | 21 |
| Максимальное пиковое давление, МПа | 25 |
| Номинальная частота вращения, об/мин | 1920-2400 |
| Максимальная частота вращения, об/мин | 2400 |
| Минимальная частота вращения, об/мин | 500 |
| Номинальная подача, л/мин | 121,1 — 121,8 |
| Коэффициент подачи, не менее | 0,94 — 0,95 |
| Номинальная потребляемая мощность, кВт | 45,5 — 47,1 |
| Направление вращения | Левое (против часовой стрелки со стороны привода) |
| Тип вала | 6-шлицевой |
| Тип фланца | Круглый (исполнение «А» — Antey) |
| Масса (вес), кг | 16,5 — 17,0 |
| Температура окружающей среды, °C | -50…+60 (климатическое исполнение У1) |
Расшифровка маркировки
| Обозначение | Значение |
|---|---|
| НШ | Насос Шестеренный |
| 71 | Рабочий объем 71 см³ |
| А | Конструктивное исполнение «А» (круглый корпус, серия «Antey») |
| 3 | Номинальное давление на выходе (16 МПа) |
| Л | Левое направление вращения вала (если смотреть со стороны привода, вал вращается против часовой стрелки) |
Как определить левое вращение
Способ 1 — по маркировке:
Наличие буквы «Л» в конце обозначения (НШ-71А-3Л) указывает на левое вращение. Если буквы «Л» нет — вращение правое.
Способ 2 — по направлению вращения:
Если смотреть на насос со стороны привода (со стороны вала), левое вращение — это вращение ведущего вала против часовой стрелки .
Применяемость (На какую технику подходит)
Насос НШ-71А-3Л Master Part левого вращения применяется на следующей технике:
| Тип техники | Модели |
|---|---|
| Тракторы крупные | К-700А, К-701, К-702М |
| Автогрейдеры | ДЗ-98В, ДЗ-198, ДЗ-140 |
| Погрузчики | Львовские автопогрузчики 4008 (10 т), 40814, 4013, 4014, 41015, 40816, 4066 (5 т) |
| Строительная техника | Автокраны КС-35714, КС-35719, КС-55713, КС-55729; экскаваторы; погрузчики колесные и гусеничные; коммунальная техника |
Преимущества круглого насоса серии Antey левого вращения
| Преимущество | Описание |
|---|---|
| Высокая надежность | Монолитный блок подшипников скольжения выдерживает значительные гидравлические нагрузки |
| Специализация под левое вращение | Специально для техники, где ВОМ вращается против часовой стрелки (К-700А, ДЗ-98В и др.) |
| Работа в экстремальных условиях | Специально разработан для эксплуатации на строительстве, землеройных работах, в условиях большой запыленности |
| Высокий КПД | Коэффициент подачи не менее 0,94 |
| Универсальность | Подходит для широкого спектра тяжелой техники |
Рекомендации по установке и эксплуатации
Для обеспечения длительного срока службы насоса НШ-71А-3Л Master Part соблюдайте следующие правила :
| Правило | Рекомендация |
|---|---|
| Монтаж | Установите насос в штатное место на технике в соответствии с руководством производителя. Крепление должно быть жестким, исключающим вибрации |
| Направление вращения | Перед подключением убедитесь, что направление вращения привода совпадает с маркировкой насоса (левое — против часовой стрелки со стороны привода) |
| Заполнение | Перед первым пуском обязательно залейте масло во всасывающий маслопровод. Сухой пуск недопустим! |
| Фильтрация | Обязательное требование — наличие фильтров с тонкостью фильтрации не грубее 25 мкм |
| Масло | Рекомендуемые масла: М-10В2 (летом), М-8Г1 или М-8Г2 (зимой). Категорически запрещено использовать масло АМГ-10, воду, керосин или дизтопливо |
| Температура | Рабочая температура масла: 0…80°C. При отрицательных температурах прогревайте насос без нагрузки |
| Уровень масла | Уровень рабочей жидкости в гидробаке должен быть выше входного отверстия насоса на 150 мм |
Шестеренный гидравлический насос НШ-71А-3Л Master Part — это профессиональное решение для гидросистем тяжелой техники с левым вращением вала отбора мощности. Относясь к конструктивному исполнению «А» (широко известному как «круглые» насосы серии «Antey»), данная модель специально разработана для эксплуатации в условиях экстремальных нагрузок, высокой запыленности и сурового климата .
Главное отличие насосов серии «Antey» — уникальная конструкция с размещением подшипников скольжения в монолитном блоке, что позволяет качающему узлу выдерживать пиковые нагрузки до 25 МПа, снимая их с корпуса насоса и обеспечивая высокий ресурс . Именно поэтому НШ-71А-3Л является штатным насосом для тракторов Кировец (К-700А, К-701), автогрейдеров ДЗ-98В и крупных погрузчиков .
С рабочим объемом 71 см³ и подачей до 121,8 л/мин, насос гарантирует стабильную работу мощного навесного оборудования, рулевого управления и гидроцилиндров тяжелой техники . Вал насоса — 6-шлицевой, что соответствует стандарту для данного класса оборудования .
Наличие буквы «Л» в маркировке означает левое направление вращения — при взгляде со стороны привода вал вращается против часовой стрелки . При заказе важно убедиться, что направление вращения вала вашего привода совпадает с маркировкой насоса.
В нашем магазине вы можете купить насос НШ-71А-3Л Master Part (левое вращение) с гарантией 12 месяцев. Продукция Master Part полностью соответствует заводским характеристикам и поставляется в фирменной упаковке.
