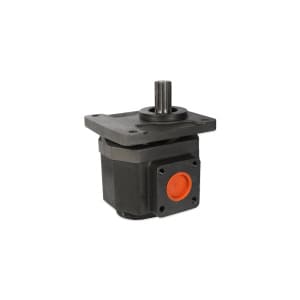

Насос шестеренный круглый НШ-250М-4 (правый, чугунный корпус) Master Part
Насос шестеренный круглый НШ-250М-4 (правый, чугунный корпус) Master Part. Абсолютный флагман линейки гидронасосов. Рабочий объем 250 см³, номинальное давление 20 МПа (max 25 МПа), подача ~480 л/мин, масса 45-68,5 кг . Чугунный корпус обеспечивает максимальную прочность, теплоотвод и ресурс в экстремальных условиях. Для сверхтяжелых бульдозеров Т-330/Т-500, погрузчиков ТП330/ТП500, карьерных самосвалов БелАЗ . Круглый корпус — легендарный «кругляш». Гарантия 12 месяцев.
Описание
Насос шестеренный круглый НШ-250М-4 (правый, чугунный корпус) Master Part
-
Тип: Шестеренный гидронасос повышенного давления (нерегулируемый), конструктивное исполнение «М» (Master) .
-
Модель: НШ-250М-4 — исполнение с правым вращением вала, повышенным давлением и чугунным корпусом .
-
Бренд: Master Part — надежный производитель/поставщик гидравлических компонентов.
-
Материал корпуса: Высокопрочный чугун — максимальная прочность и долговечность .
-
Рабочий объем: 250 см³ (±3%) .
-
Номинальное давление: 20 МПа (200 бар) — повышенное исполнение .
-
Максимальное давление: 25 МПа (250 бар) — пиковое .
-
Тип корпуса: Круглый (исполнение «А») — классический «кругляш» .
-
Назначение: Для нагнетания рабочей жидкости в гидросистемах сверхтяжелой техники с правым вращением вала отбора мощности — бульдозеры Т-330, Т-500, погрузчики ТП330, ТП500, карьерные самосвалы .
-
Состояние: Новый.
-
Гарантия: 12 месяцев.
Ключевые особенности — флагманская модель
Насосы серии НШ-250М-4 Master Part — это абсолютный флагман в линейке шестеренных гидронасосов, обладающий тремя главными преимуществами:
1. Максимальный рабочий объем 250 см³:
-
Самый большой рабочий объем в линейке НШ .
-
Обеспечивает максимальную производительность гидросистемы — подача около 480 л/мин при номинальной частоте вращения.
-
Позволяет питать самые мощные гидроцилиндры и гидромоторы сверхтяжелой техники.
2. Повышенное давление (индекс «4»):
-
Номинальное давление 20 МПа (200 бар) — на 25% выше, чем у стандартных насосов (16 МПа) .
-
Максимальное пиковое давление до 25 МПа позволяет работать с самым тяжелым навесным оборудованием .
-
Идеален для гидромолотов, мощных гидроцилиндров и других потребителей высокого давления.
3. Чугунный корпус:
-
Высокопрочный чугун обеспечивает максимальную устойчивость к механическим нагрузкам и деформациям .
-
Лучшее рассеивание тепла по сравнению с алюминиевыми корпусами.
-
Повышенная стойкость к пиковым давлениям и гидроударам.
-
Увеличенный ресурс работы в самых тяжелых условиях (карьеры, горная добыча, Крайний Север).
4. Круглый корпус (исполнение «А»):
-
Механики ласково называют насос НШ 250-4 исполнения «А» «кругляшом» — не только из-за формы, но и потому, что его работа всегда на высшем уровне: круглые сутки, круглый год и при любой погоде .
-
Конструкция сводит к минимуму внутренние гидравлические нагрузки и обеспечивает комфортные условия работы подшипников скольжения, размещенных в монолитном блоке .
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий объем, см³ | 250 (±3%) |
| Номинальное давление на выходе, МПа (бар) | 20 (200) |
| Максимальное кратковременное давление, МПа (бар) | 21 (210) |
| Максимальное пиковое давление, МПа (бар) | 25 (250) |
| Номинальная частота вращения, об/мин | 1920 |
| Максимальная частота вращения, об/мин | 1920 |
| Минимальная частота вращения, об/мин | 500 |
| Номинальная подача, л/мин | ~480 (250 × 1920 / 1000) |
| Направление вращения | Правое (по часовой стрелке со стороны привода) |
| Материал корпуса | Высокопрочный чугун |
| Тип корпуса | Круглый (исполнение «А») |
| Масса (вес), кг | 45 — 68,5 |
| Температура окружающей среды, °C | -50…+60 |
| Кинематическая вязкость жидкости, мм²/с | 55…70 |
Расшифровка маркировки
| Обозначение | Значение |
|---|---|
| НШ | Насос Шестеренный |
| 250 | Рабочий объем 250 см³ |
| М | Конструктивное исполнение «М» (Master) — усиленная конструкция для тяжелых условий |
| 4 | Номинальное давление на выходе — 20 МПа (повышенное исполнение) |
| (нет Л) | Правое направление вращения вала (отсутствие буквы Л означает правое вращение) |
Как определить правое вращение
Способ 1 — по маркировке:
Отсутствие буквы «Л» в конце обозначения (НШ-250М-4) указывает на правое вращение. Если буква «Л» есть — вращение левое .
Способ 2 — по направлению вращения:
Если смотреть на насос со стороны привода (со стороны вала), правое вращение — это вращение ведущего вала по часовой стрелке .
Способ 3 — визуальный (правило «от всасывающего отверстия»):
-
Поставьте насос вертикально валом вверх.
-
Поверните его входным (всасывающим) отверстием к себе. Входное отверстие можно определить по надписи «ВХОД» или большей присоединительной резьбе.
-
Посмотрите на положение ведущего вала относительно всасывающего отверстия:
-
Если вал находится слева от центра всасывающего отверстия — насос правого вращения.
-
Если вал находится справа — насос левого вращения.
-
Важно: Если перепутать направление вращения и подключить насос неправильно, он просто не будет всасывать масло, а при длительной работе может выдавить уплотнительный сальник.
Применяемость (На какую технику подходит)
Насос НШ-250М-4 Master Part правого вращения с чугунным корпусом применяется на сверхтяжелой технике :
| Тип техники | Модели |
|---|---|
| Сверхтяжелые бульдозеры | Т-330, Т-500 |
| Сверхтяжелые погрузчики | ТП330, ТП500 |
| Карьерные самосвалы | БелАЗ (основные модификации с правым вращением) |
| Тяжелые экскаваторы | Экскаваторы с правым вращением ВОМ, работающие в карьерах |
| Трубоукладчики | Сверхмощные трубоукладчики (правое исполнение) |
| Гидростанции | Мощные гидравлические станции для промышленности, испытательные стенды |
Преимущества насоса НШ-250М-4
| Преимущество | Описание |
|---|---|
| Максимальный объем 250 см³ | Самая высокая производительность в линейке — подача около 480 л/мин |
| Чугунный корпус | Максимальная прочность, устойчивость к деформациям, лучший теплоотвод. Масса от 45 до 68,5 кг говорит о высокой массивности конструкции |
| Повышенное давление 20 МПа | Позволяет работать с самым тяжелым оборудованием (гидромолоты, мощные гидроцилиндры) |
| Круглый корпус (исполнение «А») | Сводит к минимуму внутренние гидравлические нагрузки, подшипники скольжения размещены в монолитном блоке |
| Широкий температурный диапазон | Работает при температурах от -50°C до +60°C |
| Надежность | Классическая конструкция, проверенная десятилетиями эксплуатации в самых суровых условиях |
Принцип работы
Принцип действия насоса шестеренного НШ-250М-4 основан на объёмном вытеснении . В герметичном корпусе находятся две шестерни — ведущая и ведомая. При вращении вала ведущей шестерни её зубья, входя во впадины ведомой шестерни, захватывают жидкость из полости всасывания и переносят её вдоль стенок корпуса в полость нагнетания. Поскольку зубья находятся в постоянном зацеплении, поток жидкости разделён, что обеспечивает равномерную подачу .
Рекомендации по установке и эксплуатации
Для обеспечения длительного срока службы насоса НШ-250М-4 Master Part соблюдайте следующие правила :
| Правило | Рекомендация |
|---|---|
| Монтаж | Установите насос в штатное место. Крепление должно быть жестким, исключающим вибрации. Для мощных насосов особенно важно исключить осевые и радиальные усилия на вал. Проверьте соосность валов — перекос может привести к срезу шпонки |
| Направление вращения | Перед подключением убедитесь, что направление вращения привода совпадает с маркировкой насоса (правое — по часовой стрелке со стороны привода) |
| Соединение | Для соединения вала привода и гидронасоса применяется гибкая муфта |
| Заполнение | Перед первым пуском обязательно залейте масло во всасывающий маслопровод. Сухой пуск недопустим! Самая распространённая ошибка — запуск «на сухую» или с воздухом в системе |
| Фильтрация | Обязательное требование — наличие фильтров с тонкостью фильтрации не грубее 25 мкм. Промывайте фильтры каждые 250-300 моточасов |
| Масло | Рекомендуемые масла: М-10В2 (летом), М-8Г1 или М-8Г2 (зимой). Номинальная кинематическая вязкость: 55…70 мм²/с . Категорически запрещено использовать масло АМГ-10, воду, керосин или дизтопливо |
| Температура | Рабочая температура масла: 0…80°C. При отрицательных температурах прогревайте насос без нагрузки 10-15 минут. В холодное время года перед запуском необходимо убедиться, что вязкость масла соответствует допустимой, или использовать предпусковые подогреватели |
| Уровень масла | Уровень рабочей жидкости в гидробаке должен быть выше входного отверстия насоса. Емкость бака должна быть не менее 1/3 минутной подачи насоса (минимум 160 литров) |
| Давление на входе | Поддерживайте рекомендованное давление на входе (подпор), чтобы исключить кавитацию |
| Скорость потока | Во всасывающей линии — не более 1,5 м/с, в напорной — не более 5 м/с |
Шестеренный гидравлический насос НШ-250М-4 Master Part — это абсолютный флагман в линейке гидронасосов, объединяющий максимальный рабочий объем 250 см³, чугунный корпус, повышенное давление 20 МПа и правое вращение. Данная комбинация делает насос идеальным выбором для сверхтяжелой техники, работающей в экстремальных условиях — бульдозеров Т-330 и Т-500, погрузчиков ТП330 и ТП500, карьерных самосвалов БелАЗ .
Чугунный корпус обеспечивает непревзойденную прочность и устойчивость к механическим нагрузкам. В отличие от алюминиевых корпусов, чугун не деформируется при пиковых давлениях и гидроударах, а также лучше отводит тепло, что существенно продлевает ресурс насоса в самых тяжелых условиях эксплуатации. Масса насоса составляет от 45 до 68,5 кг, что говорит о высокой массивности и надежности конструкции .
Индекс «4» в маркировке означает номинальное давление 20 МПа, что на 25% выше стандартных моделей (16 МПа). Максимальное давление может достигать 25 МПа, что позволяет эффективно работать с самым требовательным оборудованием .
Отсутствие буквы «Л» в маркировке обозначает правое направление вращения — при взгляде со стороны привода вал вращается по часовой стрелке . Это стандартное исполнение для большинства сверхтяжелой техники.
С рабочим объемом 250 см³ и подачей около 480 л/мин, насос обеспечивает максимальную производительность гидросистемы, достаточную для питания мощнейших гидроцилиндров и гидромоторов бульдозеров и карьерной техники.
Конструктивное исполнение «А» (круглый корпус) — это классика гидравлики. Механики ласково называют этот насос «кругляшом» не только из-за формы, но и потому, что его работа всегда на высшем уровне: круглые сутки, круглый год и при любой погоде .
Продукция Master Part изготавливается из высококачественных материалов, проходит контроль качества и поставляется с гарантией 12 месяцев.
В нашем магазине вы можете купить насос НШ-250М-4 Master Part по конкурентной цене с доставкой по РФ. Данная модель предназначена для самых требовательных заказчиков, которым нужна максимальная надежность и производительность в самых тяжелых условиях эксплуатации.
