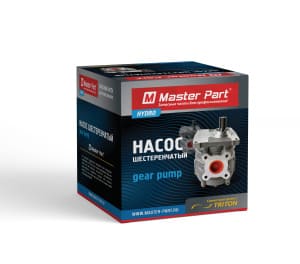

Насос шестеренный круглый НШ-100А-3Л (левый) Master Part серия «Antey»
Насос шестеренный круглый НШ-100А-3Л (левый) Master Part серия Antey. Усиленная конструкция для тяжелой техники с левым вращением вала — тракторов Кировец (К-700А, К-701, К-702, К-703, К-744Р), бульдозеров Т-170, карьерных самосвалов БелАЗ, экскаваторов ЭО-2626/2627 . Рабочий объем 100 см³, номинальное давление 16 МПа (пиковое 25 МПа), подача 173,4 л/мин . Уникальная система с монолитным блоком подшипников обеспечивает работу в экстремальных условиях запыленности и нагрузок . Левое вращение, 6-шлицевой вал . Гарантия 12 месяцев.
Описание
Насос шестеренный круглый НШ-100А-3Л (левый) Master Part серия «Antey»
-
Тип: Шестеренный гидронасос (нерегулируемый), конструктивное исполнение «А» (круглый) .
-
Серия: «Antey» — модернизированная версия с улучшенными характеристиками для тяжелых условий эксплуатации .
-
Модель: НШ-100А-3Л — исполнение с левым вращением вала .
-
Бренд: Master Part — надежный производитель/поставщик гидравлических компонентов.
-
Рабочий объем: 98.8 — 100 см³ .
-
Тип корпуса: Круглый (исполнение «А») .
-
Назначение: Для нагнетания рабочей жидкости в гидросистемах тяжелой техники с левым вращением вала отбора мощности, эксплуатируемой в условиях повышенных нагрузок, запыленности и экстремальных температур .
-
Состояние: Новый.
-
Гарантия: 12 месяцев.
Ключевая особенность — конструкция «Antey» (Круглый корпус)
Насосы серии НШ-100А-3Л Master Part относятся к легендарной серии «Antey» (конструктивное исполнение «А», получившее название «круглые») . Их главная особенность — уникальная конструкция, специально разработанная для работы в самых тяжелых условиях.
Что улучшено в серии Antey :
-
Монолитный блок подшипников скольжения: Подшипники размещены в монолитном блоке, что обеспечивает комфортные условия работы и позволяет насосу выдерживать значительные гидравлические нагрузки.
-
Снижение нагрузок на корпус: Сведение к минимуму гидравлических нагрузок на корпусные детали повышает надежность и долговечность насоса.
-
Работа в экстремальных условиях: Насосы «Antey» специально спроектированы для эксплуатации на строительстве, землеройных работах, в условиях большой запыленности и тяжелых климатических условиях.
-
Неприхотливость: Безотказно работают в условиях недостаточной фильтрации и низкого качества рабочей жидкости .
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий объем, см³ | 98.8 — 100 |
| Номинальное давление на выходе, МПа | 16 |
| Максимальное кратковременное давление, МПа | 21 |
| Максимальное пиковое давление, МПа | 25 |
| Номинальная частота вращения, об/мин | 1920 |
| Максимальная частота вращения, об/мин | 2400-3000 |
| Минимальная частота вращения, об/мин | 500 |
| Номинальная подача, л/мин | 173,4 |
| Коэффициент подачи, не менее | 0,94 |
| Номинальная мощность, кВт | 45,5 |
| Направление вращения | Левое (против часовой стрелки со стороны привода) |
| Тип вала | 6-шлицевой |
| Тип фланца | Круглый (исполнение «А» — Antey) |
| Масса (вес), кг | 16,5 — 17,0 |
Расшифровка маркировки
| Обозначение | Значение |
|---|---|
| НШ | Насос Шестеренный |
| 100 | Рабочий объем 100 см³ |
| А | Конструктивное исполнение «А» (круглый корпус, серия «Antey») |
| 3 | Номинальное давление на выходе (16 МПа) |
| Л | Левое направление вращения вала (если смотреть со стороны привода, вал вращается против часовой стрелки) |
Как определить левое вращение
Способ 1 — по маркировке:
Наличие буквы «Л» в конце обозначения (НШ-100А-3Л) указывает на левое вращение. Если буквы «Л» нет — вращение правое .
Способ 2 — по направлению вращения:
Если смотреть на насос со стороны привода (со стороны вала), левое вращение — это вращение ведущего вала против часовой стрелки .
Способ 3 — визуальный (правило «от всасывающего отверстия») :
-
Поставьте насос вертикально валом вверх.
-
Поверните его входным (всасывающим) отверстием к себе. Входное отверстие можно определить по большей присоединительной резьбе или надписи «ВХОД».
-
Посмотрите на положение ведущего вала относительно всасывающего отверстия:
-
Если вал находится справа от центра всасывающего отверстия — насос левого вращения.
-
Если вал находится слева — насос правого вращения.
-
Важно: Если перепутать направление вращения и подключить насос неправильно, практически сразу выдавит уплотнительный сальник, и узел работать не будет .
Применяемость (На какую технику подходит)
Насос НШ-100А-3Л Master Part левого вращения применяется на следующей технике:
| Тип техники | Модели |
|---|---|
| Тракторы крупные (левое исполнение) | Кировец К-700А, К-701, К-702, К-703, К-744Р |
| Бульдозеры и трубоукладчики | Т-130Г, Т-170Г (всех модификаций) ; Т-10, Т-12 ; трубоукладчики ЧТЗ Уралтрак ТР12, ТР20 |
| Карьерные самосвалы | БелАЗ-7549, БелАЗ-7512 ; МоАЗ-4048 |
| Экскаваторы | ЭО-2621 (МТЗ), ЭО-2626, ЭО-2627 |
| Автопогрузчики | 40181 |
| Лесные машины | ПЛ-1В, ВМ-4А, ЛТ-33, ПСЛ-2А |
| Автоскреперы | ДЗ-13, ДЗ-115 |
| Автогрейдеры | ДЗ-98 (модификации с левым вращением) |
Преимущества круглого насоса серии Antey левого вращения
| Преимущество | Описание |
|---|---|
| Высокая надежность | Монолитный блок подшипников скольжения выдерживает значительные гидравлические нагрузки |
| Специализация под левое вращение | Специально для техники, где ВОМ вращается против часовой стрелки (Кировец К-700А, Т-170, БелАЗ и др.) |
| Работа в экстремальных условиях | Специально разработан для эксплуатации на строительстве, землеройных работах, в условиях большой запыленности |
| Неприхотливость | Безотказно работает в условиях недостаточной фильтрации и низкого качества рабочей жидкости |
| Высокий КПД | Коэффициент подачи не менее 0,94 |
| Универсальность | Подходит для широкого спектра тяжелой техники (тракторы, бульдозеры, самосвалы, экскаваторы) |
Рекомендации по установке и эксплуатации
Для обеспечения длительного срока службы насоса НШ-100А-3Л Master Part соблюдайте следующие правила :
| Правило | Рекомендация |
|---|---|
| Монтаж | Установите насос в штатное место на технике в соответствии с руководством производителя. Крепление должно быть жестким, исключающим вибрации. При монтаже запрещается наносить по насосу удары молотком |
| Направление вращения | Перед подключением убедитесь, что направление вращения привода совпадает с маркировкой насоса (левое — против часовой стрелки со стороны привода) |
| Соединение | Для соединения вала привода и гидронасоса применяется гибкая муфта |
| Заполнение | Перед первым пуском обязательно залейте масло во всасывающий маслопровод. Сухой пуск недопустим! |
| Фильтрация | Обязательное требование — наличие фильтров на всасывающей и напорной магистралях. Промывайте фильтры каждые 250-300 моточасов |
| Масло | Рекомендуемые масла: М-10В2 (летом), М-8Г1 или М-8Г2 (зимой); гидравлические масла МГ-30, МГЕ-46В, индустриальные ИЗОА, И40А, И50А . Категорически запрещено использовать масло АМГ-10, воду, керосин или дизтопливо |
| Температура | Рабочая температура масла: 0…80°C. При отрицательных температурах прогревайте насос без нагрузки 5-10 минут |
| Уровень масла | Уровень рабочей жидкости в гидробаке не должен опускаться ниже оси входного отверстия насоса. Емкость бака должна быть не менее 1/3 минутной подачи насоса |
| Замена масла | Заменяйте масло при появлении механических примесей более 0,4% по массе |
Шестеренный гидравлический насос НШ-100А-3Л Master Part — это профессиональное решение для гидросистем тяжелой техники с левым вращением вала отбора мощности. Относясь к легендарной серии «Antey» (конструктивное исполнение «А», широко известное как «круглые» насосы), данная модель специально разработана для эксплуатации в условиях экстремальных нагрузок, высокой запыленности и сурового климата .
Главное отличие насосов серии «Antey» — уникальная конструкция с размещением подшипников скольжения в монолитном блоке. Это позволяет качающему узлу выдерживать пиковые нагрузки до 25 МПа, снимая их с корпуса насоса и обеспечивая высокую надежность . Именно поэтому НШ-100А-3Л является штатным насосом для тракторов Кировец (К-700А, К-701, К-702, К-703, К-744Р) , бульдозеров Т-170, карьерных самосвалов БелАЗ и экскаваторов ЭО-2626/2627 .
С рабочим объемом 100 см³ и подачей 173,4 л/мин, насос гарантирует стабильную работу мощного навесного оборудования, рулевого управления и гидроцилиндров тяжелой техники . Вал насоса — 6-шлицевой, что соответствует стандарту для данного класса оборудования .
Наличие буквы «Л» в маркировке означает левое направление вращения — при взгляде со стороны привода вал вращается против часовой стрелки . При заказе важно убедиться, что направление вращения вала вашего привода совпадает с маркировкой насоса, так как эксплуатация насоса с неправильным направлением вращения приведет к выдавливанию сальника и выходу узла из строя .
Насосы Master Part изготавливаются из высококачественных материалов, соответствуют всем заводским спецификациям и проходят контроль качества. Каждый насос поставляется с гарантией 12 месяцев и паспортом изделия.
В нашем магазине вы можете купить насос НШ-100А-3Л Master Part по конкурентной цене с доставкой по РФ. Данная модель идеально подходит для тракторов Кировец, бульдозеров Т-170, карьерных самосвалов БелАЗ и другой тяжелой техники, требующей надежной работы гидросистемы в самых тяжелых условиях.
