Описание

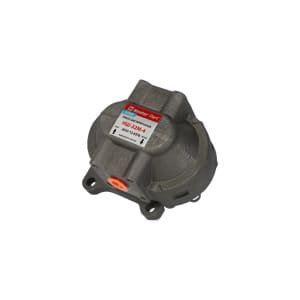

• Насос тандем НШ-32М-4
• Правый
• ПЛОСКИЙ
• ЧУГУННЫЙ КОРПУС
• Master Part
• Упак. — 1 шт.

Шестеренчатый насос НШ-32М-4: характеристики, конструкция и применение

Шестеренчатый насос НШ-32М-4 — это современная односекционная объемная гидромашина, предназначенная для работы в гидравлических системах с повышенным номинальным давлением до 20 МПа . Модель относится к насосам группы 3 и представляет собой усовершенствованную версию насосов серии «Мастер», разработанную для удовлетворения повышенных требований к давлению и ресурсу в гидросистемах четвертого исполнения .

Конструктивные особенности НШ-32М-4

Насос НШ-32М-4 имеет классическую шестеренчатую конструкцию внешнего зацепления, но с важными конструктивными улучшениями, характерными для современной серии «Мастер» .

Главные конструктивные особенности

• Высокопрочный корпус — изготавливается методом литья под высоким давлением из высокопрочного алюминиевого сплава, что обеспечивает легкость конструкции при сохранении прочности и устойчивости к коррозии

• Металлофторопластовые подшипники — гарантируют повышенный ресурс работы насоса и снижают трение

• Специально разработанный качающий узел — уменьшает уровень шума и пульсации рабочей жидкости

• Латунные компенсаторы — обеспечивают эффективную компенсацию торцевых зазоров

• Высокоточное оборудование — изготавливается с использованием современных технологий и конструкционных материалов

Насос крепится к валу отбора мощности, крутящий момент передается через шлицевое соединение. Выпускается в двух вариантах вращения:

• НШ-32М-4 — правое вращение (по часовой стрелке, если смотреть со стороны привода)

• НШ-32М-4Л — левое вращение (против часовой стрелки)

Технические характеристики НШ-32М-4

Основные параметры насоса согласно данным производителей представлены в таблице :

Расшифровка маркировки НШ-32М-4

Понимание условного обозначения поможет правильно идентифицировать насос при подборе аналога или заказе запчастей :

• НШ — Насос Шестеренный;

• 32 — Рабочий объем насоса (32 см³/об);

• М — Заводская серия «Мастер» (конструктивное исполнение с повышенным ресурсом) ;

• 4 — Исполнение по номинальному давлению. Означает номинальное давление 20 МПа (в отличие от индекса «3» с давлением 16 МПа) ;

• Л — Направление вращения ведущего ротора (левое). Правое вращение в маркировке отдельно не обозначается .

Как определить направление вращения визуально

Если маркировка стерлась или вызывает сомнения, направление вращения можно определить по расположению входного отверстия :

1. Поставьте насос валом вверх.

2. Поверните его входным отверстием (с надписью «ВХОД») к себе. Входное отверстие всегда больше выходного, а направление потока обозначается стрелкой.

3. Если вал насоса расположен левее от входного отверстия — насос имеет правое вращение (по часовой стрелке).

4. Если вал насоса расположен правее от входного отверстия — насос имеет левое вращение (против часовой стрелки).

Важное предупреждение: Будьте предельно внимательны при определении направления вращения вала! Если установить насос не того вращения, манжета будет выдавлена практически сразу, и насос станет непригоден для эксплуатации .

Где применяется насос НШ-32М-4?

Насос НШ-32М-4 широко используется на самой разнообразной технике благодаря повышенному рабочему давлению 20 МПа и высокой надежности .

Для НШ-32М-4 (правое вращение) :

• Тракторы: МТЗ-80/82/800/820/100/102, МТЗ-50/52, МТЗ-1221, МТЗ-1522, МТЗ-1005/1022/1025/1521, Т-70С, Т-70В, Т-4АП-2, John Deere 5075E, Case IH Farmall 75A

• Комбайны и сельхозмашины: КСК-100, КСКУ-6, ДОН-680/1200/1500, Полесье-250, КСГ-Ф-70А, КС-6Б, КСТ-3А, Нива СК-5, Claas Mega, John Deere 9600

• Автомобили: БелАЗ-7549/7512, УРАЛ-5557/5920, МАЗ

• Погрузчики: ПЭ-ф-1А, ПЭ-08Б, 4045М, 4018, 40181, В-130С, Bobcat S650, JCB 3CX, Case 570N EP

• Строительная техника: экскаваторы CAT 320D, Komatsu PC160, Hitachi ZX240; бульдозеры Т-170, ЧТЗ Т-150, CAT D5; грейдеры CAT 140M, Komatsu GD655, Volvo G930

• Двигатели: Д-65

Для НШ-32М-4Л (левое вращение) :

• Тракторы: ДТ-75 всех модификаций, Т-130, Т-170, Т-150, Т-150К, Т-4А, ТТ-4, ТТ-4М, Т-40, ЛТЗ-55, Т-90, ЮМЗ всех модификаций

• Комбайны: НИВА, Сибиряк, Кедр, Енисей-1200, КСК-4-1, УКМ-2, АПМ-2, УПМ-2, КПС-5Г

• Автомобили: ЗИЛ-ММЗ, САЗ, ФАЗ всех модификаций, КАЗ-4540, КамАЗ

• Спецтехника: ЭО2621В (база ЮМЗ), Б-10.02, СМД14…31А

Аналоги и взаимозаменяемость

Насос НШ-32М-4 имеет следующие аналоги и особенности взаимозаменяемости :

• Зарубежные аналоги: GP3BH32R-A204A (для правого вращения), GP3BH32L-A204A (для левого вращения)

• Полностью взаимозаменяем с насосами серии Q2 и QHD0 производства Jihostroy Чехия

• Взаимозаменяем с насосами «Мастер МЧ», НШ32М-4 и НШ50М-4 производства Гидросила

• Рекомендуется для установки взамен плоской группы НШ32 (всех производителей), а также НШ32УКФ и НШ32МА-3

• Полностью взаимозаменяем со всеми «плоскими» насосами по габаритным и установочным размерам

• Взаимозаменяем с насосами серий У, КК, Р, Д, Ж

Преимущества насоса НШ-32М-4

• Повышенное рабочее давление — 20 МПа против 16 МПа у предыдущих серий

• Высокий ресурс — 2 000 000 циклов, что в 2 раза больше ресурса обычных «плоских» насосов

• Европейский уровень — конструкция с передовыми концепциями мирового насосостроения

• Высокий КПД — коэффициент подачи 0,94

• Низкий уровень шума — благодаря специально разработанному качающему узлу

• Металлофторопластовые подшипники — обеспечивают увеличенный ресурс

• Широкая универсальность — применяется на множестве моделей техники

• Полная взаимозаменяемость — с насосами других производителей и серий

Основные правила эксплуатации

Для обеспечения длительного срока службы насоса НШ-32М-4 соблюдайте следующие рекомендации :

Рабочая жидкость

Используйте минеральные масла: летом — М-10В2, зимой — М-8Г1 или М-8Г2. Номинальная кинематическая вязкость рабочей жидкости должна составлять 30-40 мм²/с . Допускается применение зарубежных аналогов с аналогичными характеристиками.

Чистота системы

• Устанавливайте фильтры на всасывающей и напорной магистралях

• Промывку или замену фильтров проводите каждые 250–300 моточасов

• Критерий замены масла — появление механических примесей более 0,4% по массе

Правильный монтаж

• Крепление насоса на штатное место осуществляется надежно, исключая вибрации

• Для соединения вала привода и гидронасоса применяется гибкая муфта

• Скорость рабочей жидкости должна быть не более 1,5 м/с во всасывающем трубопроводе и не более 3,5 м/с в нагнетающем

Заполнение перед пуском

Обязательно заполняйте насос рабочей жидкостью перед первым запуском во избежание сухого трения. Перед началом работы всасывающий маслопровод заливается маслом .

Уровень масла

• Поддерживайте уровень рабочей жидкости выше оси входного отверстия насоса

• Емкость маслобака должна быть не менее 1/3 минутной подачи маслонасоса

Контроль давления

Не допускайте длительной работы при максимальном давлении 25 МПа. Номинальный режим — 20 МПа .

Автоматическое отключение

Насос должен автоматически выключаться при выключении гидросистемы .

Температурный режим

Насос сохраняет работоспособность в диапазоне температур окружающей среды от –50°C до +60°C . Оптимальная температура работы — +40°C…+60°C.
