Описание

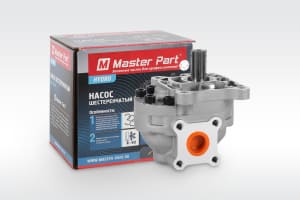

• Насос тандем НШ-32Д-3Л
• Левый
• Плоский
• Master Part
• Упак. — 6 шт.

Шестеренчатый насос НШ-32Д-3: характеристики, конструкция и применение

Шестеренчатый насос НШ-32Д-3 — это односекционная объемная гидромашина, предназначенная для нагнетания рабочей жидкости (минерального масла) в гидравлических системах тракторов, комбайнов, дорожно-строительной и другой мобильной техники . Модель относится к насосам группы 3 и отличается надежной конструкцией, оптимальной производительностью и широкой универсальностью применения .

Конструктивные особенности НШ-32Д-3

Насос НШ-32Д-3 имеет классическую шестеренчатую конструкцию внешнего зацепления. В корпусе размещены ведущая и ведомая шестерни, которые при вращении захватывают жидкость из полости всасывания и переносят ее в полость нагнетания .

Главные конструктивные особенности

• Серия «Д» — корпус насоса выполнен из алюминиевого сплава, что обеспечивает легкость конструкции при сохранении достаточной прочности и устойчивости к коррозии .

• Плоская конструкция — насос имеет компактную плоскую форму, что облегчает его установку в ограниченном пространстве моторного отсека .

• Шлицевое соединение — ведущий вал имеет шлицевое соединение для надежной передачи крутящего момента от вала отбора мощности .

• Бронзовые втулки — в качестве опор скольжения используются бронзовые втулки, обеспечивающие долговечность работы .

Насос выпускается в двух вариантах вращения:

• НШ-32Д-3 — правое вращение (по часовой стрелке, если смотреть со стороны привода) ;

• НШ-32Д-3Л — левое вращение (против часовой стрелки) .

Технические характеристики НШ-32Д-3

Основные параметры насоса согласно данным производителей представлены в таблице :

Примечание: Разброс в массе (от 4,1 до 6,25 кг) может быть связан с особенностями конструкции разных производителей и материалов исполнения.

Расшифровка маркировки НШ-32Д-3

Понимание условного обозначения поможет правильно идентифицировать насос при подборе аналога или заказе запчастей :

• НШ — Насос Шестеренный;

• 32 — Рабочий объем насоса (31,7-32 см³/об);

• Д — Серия насоса (конструктивное исполнение, алюминиевый корпус плоской формы);

• 3 — Исполнение по номинальному давлению. Означает номинальное давление 16 МПа;

• Л — Направление вращения ведущего ротора (левое). Правое вращение в маркировке отдельно не обозначается .

Как определить направление вращения визуально

Если маркировка стерлась или вызывает сомнения, направление вращения можно определить по расположению входного отверстия :

1. Поставьте насос валом вверх.

2. Поверните его входным отверстием (с надписью «ВХОД») к себе.

3. Если вал насоса расположен левее от входного отверстия — насос имеет правое вращение (по часовой стрелке).

4. Если вал насоса расположен правее от входного отверстия — насос имеет левое вращение (против часовой стрелки).

Для модели НШ-32Д-3 (правого вращения) вал должен располагаться левее входного отверстия .

Где применяется насос НШ-32Д-3?

Насос НШ-32Д-3 широко используется на самой разнообразной технике благодаря оптимальному рабочему объему 32 см³ и универсальности конструкции :

Для НШ-32Д-3 (правое вращение):

• Тракторы: МТЗ-80/82, МТЗ-50/52, МТЗ-922/923/952, МТЗ-1522

• Погрузчики: ПЭ-Ф-1А, ПЭ-08Б, ПЭ-Ф-1БМ, ПГФУ-1500

• Сельхозмашины: КС-6Б, КСКУ-6, КСГ-3,2А, МПУ-1А, ЛКП-1, КСТ-ЗА

• Автомобили: МАЗ, Урал-5557, ЗиЛ

• Экскаваторы: Э0-4225А, Э0-2507, ЭТР-224

Для НШ-32Д-3Л (левое вращение):

• Тракторы: Т-130, Т-170, Т-150К, Т-156, ДТ-75 (до 1998 г.)

• Комбайны: НИВА, Сибиряк, Кедр, Енисей-1200

• Сельхозмашины: КСК-4-1, УКМ-2, АПМ-5

• Автомобили: ЗИЛ-ММЗ, САЗ, ФАЗ, КАЗ-4540

Отличия НШ-32Д-3 от НШ-32А-3

Многие путают эти две модели, поэтому важно знать их различия :

Основные правила эксплуатации

Для обеспечения длительного срока службы насоса НШ-32Д-3 соблюдайте следующие рекомендации :

1. Рабочая жидкость. Используйте минеральные масла: летом — М-10В2, зимой — М-8Г1 или М-8Г2. Допускается применение зарубежных аналогов с вязкостью 55-70 мм²/с .

2. Чистота системы. Устанавливайте фильтры на всасывающей и напорной магистралях. Промывку или замену фильтров проводите каждые 250–300 моточасов . Замена масла требуется при появлении механических примесей более 0,4% по массе .

3. Правильный монтаж. Соединение вала насоса с приводом должно выполняться с помощью гибкой муфты, исключающей передачу радиальных и осевых усилий на вал насоса . Насос крепится на виброустойчивом месте .

4. Заполнение перед пуском. Обязательно заполняйте насос рабочей жидкостью перед первым запуском во избежание сухого трения .

5. Уровень масла. Поддерживайте уровень рабочей жидкости выше оси входного отверстия насоса. Объем маслобака должен быть не менее 1/3 от минутной подачи насоса .

6. Контроль давления. Не допускайте длительной работы при максимальном давлении 21 МПа. Номинальный режим — 16 МПа.

7. Температурный режим. Оптимальная температура работы — +40°C…+60°C. Работа на предельно высоких температурах ускоряет старение масла и уплотнений.

Важное предупреждение о направлении вращения

Будьте предельно внимательны при определении направления вращения вала! Если установить насос не того вращения, манжета будет выдавлена, и насос станет непригоден для эксплуатации . При неправильном подключении может даже разорвать корпус .

Признаки неисправности и ремонт

Насос подлежит ремонту или замене при появлении следующих признаков :

• Падение производительности

• Рост шума при работе

• Внешние утечки масла

• Снижение объемного КПД ниже 0,6

Основные неисправности включают :

• Износ стенок и дна колодцев корпуса

• Износ торцов шестерен и поверхностей цапф

• Износ отверстий втулок под цапфы шестерен

• Повреждение уплотнений

Насосы НШ-32Д-3 ремонтопригодны, и для них доступны ремонтные комплекты .

Преимущества насоса НШ-32Д-3

• Высокая производительность — 71,5 л/мин при номинальной частоте вращения

• Компактная плоская конструкция — легко монтируется в ограниченном пространстве

• Широкая универсальность — применяется на множестве моделей техники

• Высокий КПД — до 0,94 коэффициент подачи

• Надежность — проверенная временем конструкция

• Доступность запчастей — широкая распространенность и взаимозаменяемость
