Описание

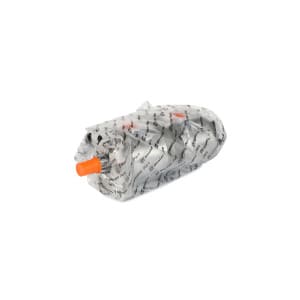

• Насос тандем НШ-32-10Д-3
• Правый
• 6-ти шлицевой
• Master Part
• Упак. — 1 шт.

Двухсекционный шестеренчатый насос НШ-32-10Д-3: характеристики и применение

Шестеренчатый насос НШ-32-10Д-3 — это двухсекционная (сдвоенная) объемная гидромашина, объединяющая в одном корпусе две независимые насосные секции с рабочими объемами 31,7 см³ и 10 см³ . Такая конструкция позволяет от одного приводного вала обеспечивать работу двух раздельных гидравлических контуров с разными расходными характеристиками, что широко востребовано в гидросистемах тракторной, сельскохозяйственной и специальной техники .

Конструктивные особенности насоса НШ-32-10Д-3

Насос относится к серии «Д» и имеет классическую шестеренчатую конструкцию внешнего зацепления . В корпусе размещены две пары шестерен (для каждой секции), которые при вращении захватывают жидкость из полости всасывания и переносят ее в полость нагнетания . Серия «Д» отличается универсальностью и предназначена для работы в условиях средних и высоких нагрузок .

Ключевая особенность модели НШ-32-10Д-3 — наличие двух секций с разным рабочим объемом:

• Первая секция (32 см³) — высокопроизводительная (71,5 л/мин), предназначена для питания основных, наиболее нагруженных гидравлических систем (гидроцилиндры навесного оборудования, рабочие органы)

• Вторая секция (10 см³) — малой производительности (22 л/мин), используется для вспомогательных функций (гидроусилитель руля, системы управления, привод дополнительных механизмов)

Двухсекционная конструкция позволяет:

• Питать два независимых гидравлических контура с разной производительностью

• Экономить место при монтаже по сравнению с установкой двух отдельных насосов

• Упрощать кинематическую схему привода

• Снижать общую стоимость гидросистемы

Технические характеристики НШ-32-10Д-3

Основные параметры насоса НШ-32-10Д-3 согласно данным производителей представлены в таблице :

Расшифровка маркировки НШ-32-10Д-3

Понимание условного обозначения поможет правильно идентифицировать насос при подборе аналога или заказе запчастей :

• НШ — Насос Шестеренный ;

• 32-10 — Рабочий объем первой и второй секции (31,7 см³/об и 10 см³/об). Первая цифра относится к секции, расположенной ближе к приводу ;

• Д — Серия насоса (конструктивное исполнение, чугунный корпус) . Буква «Д» также указывает на двухпоточную конструкцию, способную подавать рабочую жидкость по двум независимым каналам ;

• 3 — Исполнение по номинальному давлению. Означает номинальное давление 16 МПа (в отличие от индекса «4» с давлением 20 МПа) .

Важное примечание про направление вращения: В маркировке НШ-32-10Д-3 отсутствует буква «Л» в конце. Это означает, что насос имеет правое направление вращения ведущего вала (по часовой стрелке, если смотреть со стороны привода) . Для левого вращения используется обозначение НШ-32-10Д-3Л .

Как определить направление вращения визуально

Если маркировка стерлась или вызывает сомнения, направление вращения можно определить по расположению входного отверстия :

1. Поставьте насос валом вверх.

2. Поверните его входным отверстием (с надписью «ВХОД») к себе.

3. Если вал насоса расположен левее от входного отверстия — насос имеет правое вращение (по часовой стрелке) .

4. Если вал насоса расположен правее от входного отверстия — насос имеет левое вращение (против часовой стрелки) .

Для модели НШ-32-10Д-3 (правого вращения) вал должен располагаться левее входного отверстия.

Важное предупреждение: Будьте предельно внимательны при определении направления вращения вала! Если установить насос не того вращения, манжета будет выдавлена практически сразу, и насос станет непригоден для эксплуатации .

Где применяется насос НШ-32-10Д-3?

Двухсекционные насосы с комбинацией секций 32+10 см³ применяются на технике, где требуется питание основного контура средней мощности и вспомогательного контура малой производительности :

Основная техника :

• Тракторы: МТЗ-80/82, МТЗ-800/820, МТЗ-100/102, Т-70С, Т-70В, Т-4АП-2

• Комбайны и сельхозмашины: КСК-100, КСКУ-6, ДОН-680/1200/1500, Полесье-250, КСГ-Ф-70А

• Погрузчики: модели различных производителей

• Спецтехника: БелАЗ-7549, БелАЗ-7512

Сферы применения :

• Сельскохозяйственная техника (тракторы с навесным оборудованием)

• Коммунальная и дорожная техника

• Промышленное оборудование

Особенности эксплуатации

Для обеспечения длительного срока службы насоса НШ-32-10Д-3 соблюдайте следующие рекомендации :

Рабочая жидкость

Используйте минеральные масла: летом — М-10В2, зимой — М-8Г1 или М-8Г2 . Допускается применение зарубежных аналогов с аналогичными характеристиками.

Чистота системы

• Устанавливайте фильтры на всасывающей и напорной магистралях

• Промывку или замену фильтров проводите каждые 250–300 моточасов

• Критерий замены масла — появление механических примесей более 0,4% по массе

Правильный монтаж

• Крепление насоса должно осуществляться надежно, исключая вибрации

• Для соединения вала привода и гидронасоса применяется гибкая муфта

• Скорость рабочей жидкости должна быть не более 1,5 м/с во всасывающем трубопроводе и не более 3,5 м/с в нагнетающем

Заполнение перед пуском

Обязательно заполняйте насос рабочей жидкостью перед первым запуском во избежание сухого трения. Перед началом работы всасывающий маслопровод заливается маслом .

Уровень масла

• Поддерживайте уровень рабочей жидкости выше оси входного отверстия насоса

• Емкость маслобака должна быть не менее 1/3 минутной подачи маслонасоса

Контроль давления

Не допускайте длительной работы при максимальном давлении 21 МПа. Номинальный режим — 16 МПа .

Автоматическое отключение

Насос должен автоматически выключаться при выключении гидросистемы .

Возможные неисправности и ремонт

Насос подлежит ремонту или замене, если его объемный КПД снижается ниже 0,6 . Основные неисправности включают :

• Износ стенок и дна колодцев корпуса

• Износ торцов шестерен и поверхностей цапф

• Износ отверстий втулок под цапфы шестерен

• Повреждение уплотнений

Насосы НШ-32-10Д-3 ремонтопригодны, и для них доступны ремонтные комплекты .

Преимущества насоса НШ-32-10Д-3

• Два независимых контура с разной производительностью (71,5 и 22 л/мин)

• Оптимальное сочетание секций — средняя (32 см³) и малая (10 см³) для разных гидравлических контуров

• Высокий КПД — коэффициент подачи 0,94/0,92

• Универсальность применения — подходит для широкого спектра техники

• Надежность — проверенная временем конструкция серии Д

• Широкая распространенность и доступность запчастей
