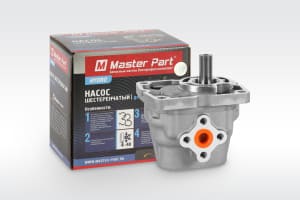

Насос НШ-16Д-3Л (ЛЕВЫЙ) Master Part

  • Насос тандем НШ-14Д-3Л
  • Левый
  • ПЛОСКИЙ
  • Master Part
  • Упак. — 1 шт.
Категория:

Описание

  • Насос тандем НШ-14Д-3Л
  • Левый
  • ПЛОСКИЙ
  • Master Part
  • Упак. — 1 шт.

Шестеренчатый насос НШ-16Д-3: характеристики, применение и расшифровка маркировки

Шестеренчатый насос НШ-16Д-3 — это односекционная объемная гидромашина, предназначенная для нагнетания рабочей жидкости (минеральных масел) в гидравлических системах различной мобильной техники . Модель отличается высокой надежностью, компактными размерами и способностью работать в широком диапазоне эксплуатационных условий .

Назначение и сфера применения

Насос НШ-16Д-3 широко используется в гидравлических системах:

  • Сельскохозяйственная техника: тракторы МТЗ-80, МТЗ-1221, МТЗ-1521, Т-16, Т-25, Т-40, К-701

  • Погрузчики: автопогрузчики 41306 (с двигателем Д-240), ПЭА-1,0, Амкодор-333

  • Строительно-дорожная техника: экскаваторы ЭО-2621, автогрейдеры ДЗ-98, ДЗ-122

  • Автомобили: КрАЗ-256Б, МоАЗ-546П, ЗИЛ-130

  • Сельскохозяйственные машины: ПРТ-10, КПК-4, РЖУ-3,6, ПЛН-3-35

Основная задача устройства — нагнетание минерального масла в гидроприводы управления исполнительными механизмами, системы гидроусилителей руля, приводы навесного оборудования .

Технические характеристики НШ-16Д-3

Основные параметры насоса по данным производителей представлены в таблице:

Параметр Значение
Рабочий объем 15,6 см³
Номинальное давление на выходе 16 МПа
Максимальное давление 21 МПа
Номинальная частота вращения 40 с⁻¹ (2400 об/мин)
Номинальная подача 33,6 — 34,44 л/мин
Коэффициент подачи не менее 0,92
КПД не менее 0,8
Номинальная мощность 11,7 — 13,8 кВт
Масса насоса 2,5 — 2,89 кг

Насос соответствует ГОСТ 14528-81 и сохраняет работоспособность в диапазоне температур окружающей среды от -50°C до +60°C . Оптимальный режим эксплуатации — при температуре масла +20°C…+50°C. Срок службы при соблюдении регламента ТО составляет не менее 5000 моточасов .

Конструктивные особенности

Насос НШ-16Д-3 имеет классическую шестеренчатую конструкцию. В корпусе размещены ведущая и ведомая шестерни, которые при вращении захватывают жидкость из полости всасывания и переносят ее в полость нагнетания . Ведущий вал имеет шестишлицевое исполнение .

К особенностям модели относятся:

  • Чугунный корпус серии «Д» с повышенной износостойкостью

  • Со сквозным равнопрочным корпусом, исключающим перекос качающего узла

  • Металлфторопластовые втулки в качающем узле

Насос выпускается в двух вариантах вращения:

  • НШ-16Д-3 — правое вращение (по часовой стрелке, если смотреть со стороны привода)

  • НШ-16Д-3Л — левое вращение (против часовой стрелки)

Расшифровка маркировки НШ-16Д-3

Понимание условного обозначения поможет правильно идентифицировать насос при покупке :

  • НШ — Насос Шестеренный;

  • 16 — Условный размер, соответствующий рабочему объему (фактически 15,6 см³) ;

  • Д — Серия насоса (модификация с повышенной надежностью, чугунный корпус). Некоторые источники также указывают, что «Д» может означать двухпоточную конструкцию, но для данной односекционной модели это относится скорее к серии ;

  • 3 — Номинальное давление 16 МПа на выходе насоса ;

  • Л — Направление вращения ведущего ротора (левое). Правое вращение в маркировке отдельно не обозначается .

Как определить направление вращения визуально

Если маркировка стерлась или вызывает сомнения, направление вращения можно определить по расположению входного отверстия :

  1. Поставьте насос валом вверх.

  2. Поверните его входным отверстием (с надписью «ВХОД») к себе.

  3. Если вал насоса расположен левее от входного отверстия — насос имеет правое вращение (по часовой стрелке).

  4. Если вал насоса расположен правее от входного отверстия — насос имеет левое вращение (против часовой стрелки).

Аналоги и взаимозаменяемость

Насос НШ-16Д-3 совместим с другими модификациями НШ-16 при условии идентичности присоединительных размеров и параметров подачи :

  • НШ16-3

  • НШ16В-3

  • НШ16Г-3

  • НШ16М-3

  • НШ16У-3

  • НШ16Т-3

  • PM-16

Зарубежные аналоги: HW-16M-3R, GP2BM16R-A101A .

Основные правила эксплуатации

Для обеспечения длительного срока службы насоса НШ-16Д-3 соблюдайте следующие рекомендации :

  1. Рабочая жидкость. Используйте минеральные масла: летом — М-10В2, зимой — М-8Г1 или М-8Г2. Допускается применение зарубежных аналогов с вязкостью 32-46 сСт при 40°C .

  2. Чистота системы. Устанавливайте фильтры на всасывающей и напорной магистралях. Проводите промывку или замену фильтров каждые 250–300 моточасов .

  3. Заполнение перед пуском. Обязательно заполняйте насос рабочей жидкостью перед первым запуском во избежание сухого трения .

  4. Монтаж. Соединение вала насоса с приводом должно выполняться с помощью гибкой муфты, исключающей передачу радиальных и осевых усилий на вал насоса. Насос закрепляется на виброустойчивом месте .

  5. Уровень масла. Поддерживайте уровень рабочей жидкости выше оси входного отверстия насоса. Объем маслобака должен быть не менее 1/3 от минутной подачи насоса .

  6. Контроль давления. Не допускайте длительной работы при максимальном давлении 21 МПа. Номинальный режим — 16 МПа.

  7. Регулярное ТО. Проверяйте герметичность соединений и состояние уплотнений. При снижении общего КПД ниже 0,7 насос требует ремонта или замены .

Ремкомплект и обслуживание

Для ремонта насоса НШ-16Д-3 рекомендуется использовать оригинальный ремкомплект, включающий :

  • уплотнительные кольца

  • подшипники скольжения (втулки)

  • стопорные кольца

  • металлфторопластовую втулку

Ремонт производится путем очистки, визуального осмотра на предмет повреждений, при необходимости — торцевой шлифовки изношенных валов и шестерен, замены втулок и уплотнений .
