Описание

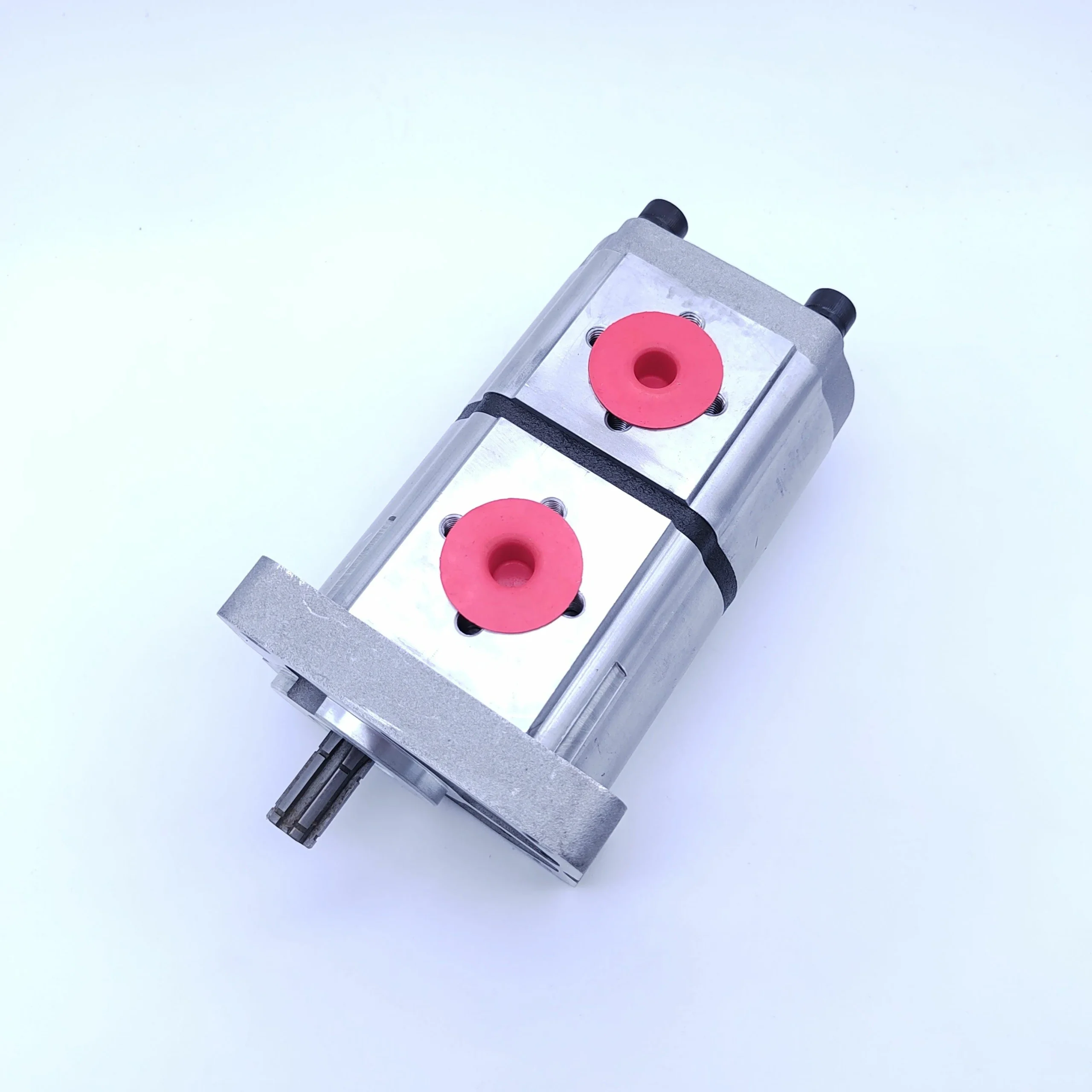

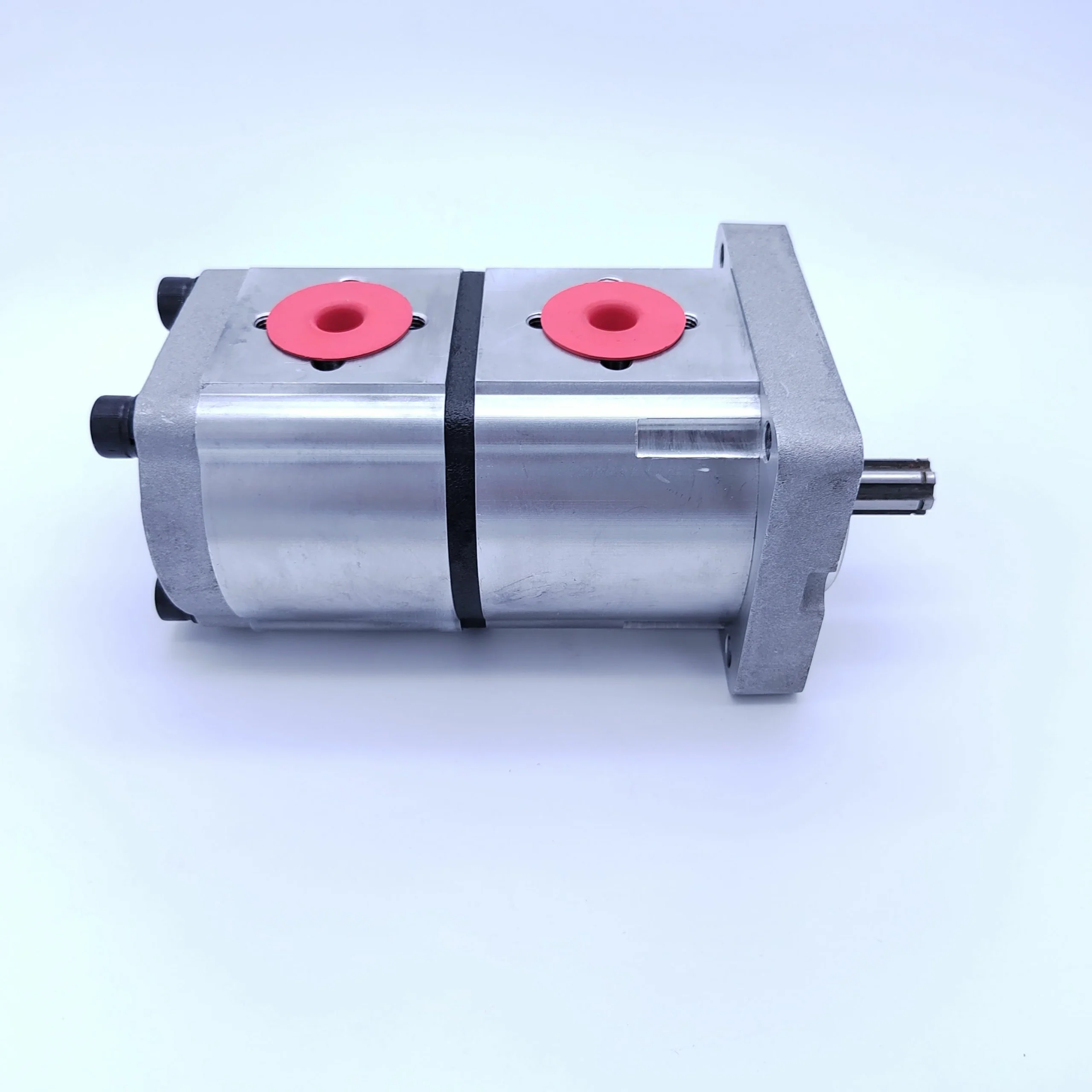

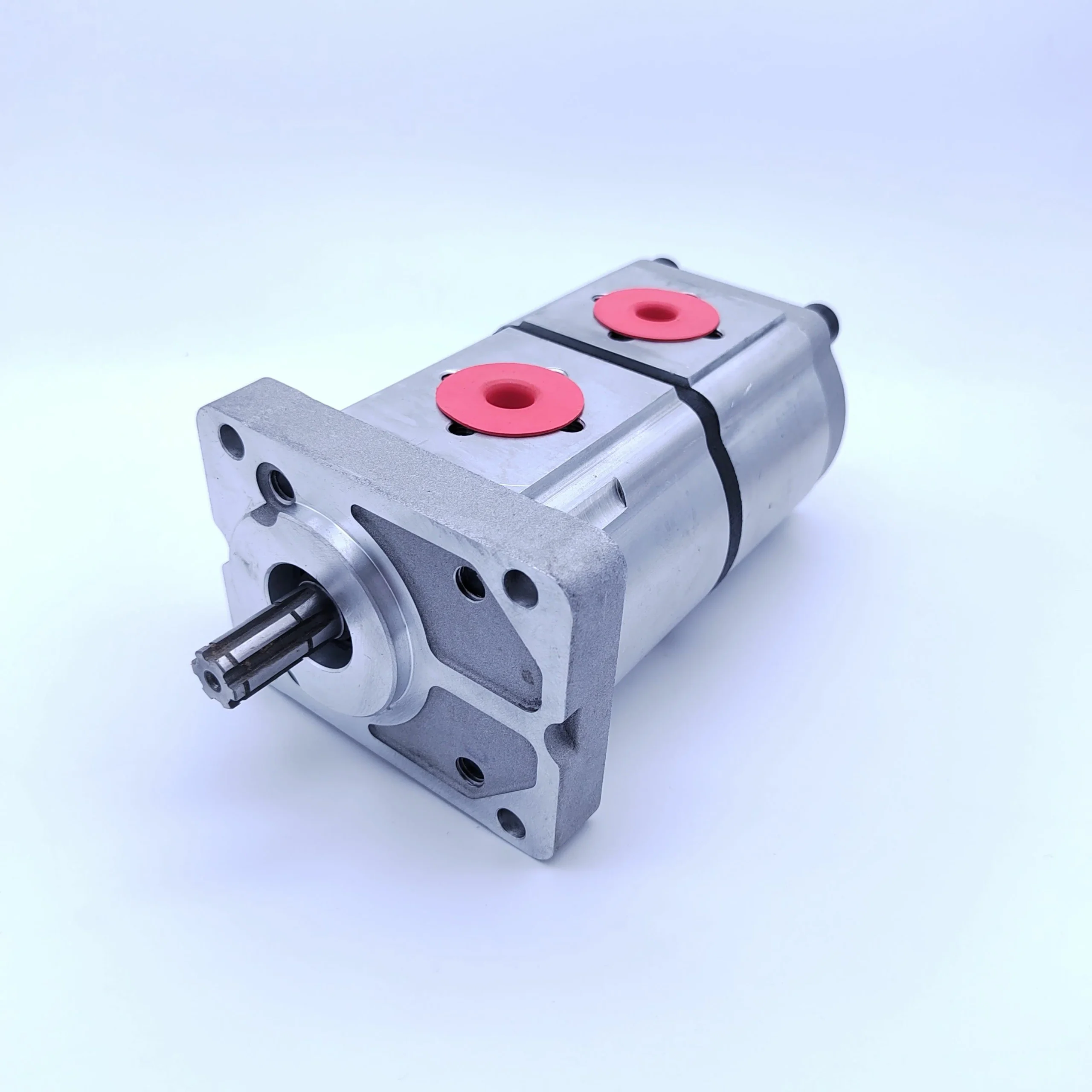

• Насос тандем НШ-16-10Д-3Л
• Левый
• 6-ти шлицевой
• Master Part
• Упак. — 1 шт.

Двухсекционный шестеренчатый насос НШ-16-10Д-3Л: обзор и характеристики

Шестеренчатый насос НШ-16-10Д-3Л — это двухсекционная (сдвоенная) объемная гидромашина, предназначенная для работы в составе гидравлических систем тракторов, погрузчиков, бульдозеров и другой спецтехники . Конструкция агрегата позволяет от одного приводного вала обеспечивать работу двух независимых гидравлических контуров, что экономит место и упрощает кинематическую схему привода .

Конструктивные особенности: что означает сдвоенный насос?

В отличие от стандартных моделей (НШ 6 или НШ 10), насос НШ-16-10Д состоит из двух объединенных в одном корпусе секций. Это позволяет эффективно разделять поток рабочей жидкости . Первая секция (с большим объемом 16 см³) обычно питает наиболее нагруженные системы (например, гидравлику навесного оборудования), а вторая секция (10 см³) используется для вспомогательных функций (например, ГУР или привод дополнительных механизмов) .

Технические характеристики НШ-16-10Д-3Л

Ниже представлены основные параметры для этой модели. Данные приведены на основе анализа технической документации на сдвоенные насосы серии Д .

Расшифровка маркировки НШ-16-10Д-3Л

Понимание маркировки — ключ к правильному подбору запчастей или аналога. Разберем обозначение НШ-16-10Д-3Л по элементам:

• НШ — Насос Шестеренный .

• 16-10 — Рабочий объем первой и второй секции (16 см³/об и 10 см³/об). Первая цифра всегда относится к секции, расположенной ближе к приводу .

• Д — Серия насоса. Означает, что корпус выполнен из чугуна, что делает конструкцию более универсальной и приспособленной для средних и высоких нагрузок в тракторах и строительных машинах . Также в некоторых источниках указывается, что литера «Д» может означать двухпоточную конструкцию .

• 3 — Номинальное давление (16 МПа). Модели с индексом «4» рассчитаны на давление 20 МПа .

• Л — Направление вращения ведущего вала — левое (против часовой стрелки, если смотреть со стороны привода). Для правого вращения буква в маркировке обычно отсутствует или указывается отдельно в каталогах .

Где применяется насос НШ-16-10Д-3Л?

Использование сдвоенного насоса наиболее целесообразно там, где нужно запитать два разных контура от одного источника вращения . Основная техника:

• Тракторы (например, МТЗ, ЮМЗ), где одна секция работает на ГУР, а вторая — на гидравлику навески .

• Фронтальные погрузчики и бульдозеры .

• Автопогрузчики с двигателями Д-240 .

• Специальные стационарные агрегаты с приводом от электродвигателя .

Правила эксплуатации сдвоенных насосов

Правила ухода за двухсекционным насосом практически не отличаются от обслуживания обычных НШ, но есть один важный нюанс:

1. Чистота масла. Насосы серии Д чувствительны к абразивным частицам. Используйте чистые масла (М-8Г2, М-10В2 или импортные аналоги) .

2. Фильтрация. Своевременно меняйте фильтры в обоих контурах системы. Так как насос питает две линии, загрязнение одной может повлиять на износ всего агрегата.

3. Контроль давления. Не превышайте номинальные параметры (16 МПа длительно, 21 МПа пиково). Длительная работа на пределе возможностей приводит к разрушению уплотнений между секциями .

4. Проверка герметичности. При ТО обращайте внимание на стык между секциями. Появление течи в этом месте говорит об износе уплотнительных колец или потере затяжки крепежных болтов.
