Гидромотор Linde CMV 170
Описание

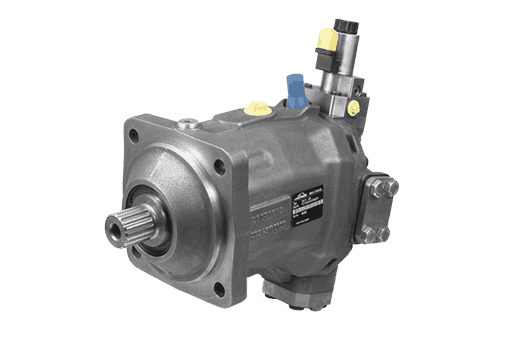

Гидромотор Linde CMV 170
Перемещаемые поршневые двигатели с изменяемой осью.
Двигатели Linde Hydraulics CMV и CMF успешно используют двигатель с изгибом оси (BMV). Два двигателя с огибающей осью дополняют моторы Linde Hydraulic, используемые в диапазоне размеров от 55 до 280 куб. См.
При высокой скорости до 7200 об / мин новые двигатели с размерами смещения от 60 до 215 см предлагают номинальное давление 450 бар и максимальное давление 500 бар.
Первыми доступными размерами вытеснения будут двигатель с постоянным объемом CMF80 с 80 см3 и электродвигатель с переменной скоростью CMV115 с напряжением 115 см3, а также электропропорциональное управление.
Двигатели CMF (двигатель с постоянным рабочим объемом) и CMV (двигатель с переменным рабочим объемом) характеризуются высокой внешней нагрузкой и пропускной способностью.
Благодаря стандартизованным интерфейсам, например, вставному фланцу в соответствии с ISO, CMF и CMV подходят для самых разных применений, без необходимости использования адаптеров.
Низкие потери мощности в сочетании с малым весом двигателя поддерживают экономичную работу приложения.
Технические характеристики гидромоторов Linde CMV
| CMV | 60* | 85 | 115 | 140 | 170 | 215 | |
|---|---|---|---|---|---|---|---|
| Макс. перемещение | cc/rev | 62 | 87.7 | 115.3 | 144.1 | 170 | 217.9 |
| Максимальная рабочая скорость при Vmax | rpm | 4450 | 3900 | 3550 | 3250 | 3100 | 2900 |
| Максимальная рабочая скорость при Vmin | rpm | 7200 | 6800 | 6150 | 5600 | 4900 | 4600 |
| Номинальное давление | bar | 450 | 450 | 450 | 450 | 450 | 450 |
| Max. давление** | bar | 500 | 500 | 500 | 500 | 500 | 500 |
| Выходной крутящий момент (at Δp=430 bar and Vmax) | Nm | 411 | 582 | 787 | 958 | 1163 | 1471 |
| Угловая мощность (theor.)*** | kW | 320 | 427 | 508 | 578 | 597 | 718 |
| Вес прибл. (без масла) | kg | 27.7 | 36.3 | 44.8 | 59.2 | 62.1 | 76.4 |
***(Vmax x nmax at Vmin x ∆p 430 bar)
