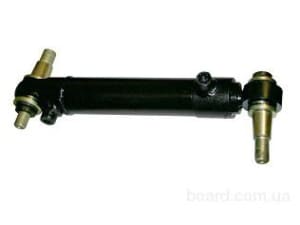

Гидроцилиндр ГЦ50.30.215.575 (А) ГОРу для МТЗ, ЮМЗ, Т-40 | Аналог Ц50-3405215

Назначение и область применения

Гидроцилиндр ГЦ50.30.215.575 (А) предназначен для использования в гидравлической системе рулевого управления тракторов в качестве силового исполнительного механизма. Он преобразует давление рабочей жидкости, поступающей от гидроусилителя руля (ГОРу) или насоса-дозатора, в поступательное движение штока, которое через рулевую трапецию поворачивает управляемые колеса.

Модель широко применяется на следующей технике:

• Тракторы «Беларус» (МТЗ): МТЗ-80, МТЗ-82, МТЗ-100, МТЗ-102, МТЗ-1221, МТЗ-1523.

• Тракторы ЮМЗ: ЮМЗ-6, ЮМЗ-650, ЮМЗ-652, ЮМЗ-8080, ЮМЗ-8280, ЮМЗ-8070, ЮМЗ-8270.

• Тракторы Т-40: Т-40, Т-40М, Т-40АНМ, Т-40МС, Т-40МБ, Т-40АМ.

• Другие тракторы: ЛТЗ-55, ЛТЗ-155, ВТЗ-45, Т-30, Т-25, Т-16, Т-90, Т-4, ДТ-75.

• Погрузчики и спецтехника: ЭО-2621, ПЭА-1,0, ТБ-1, ЛД-30, ЛТ-157, ПГ-0,2, ДМ-15, погрузчики ПЭ-Ф-1А, ПЭ-08Б, 4045М, 4018, 40181, В-130С.

Конструктивные особенности

Гидроцилиндр выполнен по классической поршневой схеме двустороннего действия, что позволяет создавать активное усилие как при выдвижении, так и при втягивании штока. Такая конструкция обеспечивает полный контроль над поворотным механизмом в обоих направлениях движения.

Ключевые конструктивные особенности:

• ГОРу (Гидроусилитель руля): Модель оптимизирована для работы в составе системы гидроусилителя руля, обеспечивая легкость и точность управления трактором.

• Двустороннее действие: Обеспечивает активное усилие как при выдвижении, так и при втягивании штока, гарантируя полный контроль над рулевым управлением.

• Увеличенный диаметр штока (30 мм): Обеспечивает повышенную устойчивость к изгибающим нагрузкам, что особенно важно для тракторов с передней навеской и полноприводных моделей.

• Три резьбовых отверстия: Наличие трех отверстий для подключения гидролиний обеспечивает универсальность монтажа и удобство подключения шлангов.

• Шарнирные подшипники: Проушины корпуса и штока оснащены шарнирными подшипниками скольжения, которые компенсируют возможные перекосы при монтаже и снижают нагрузку на шток.

• Отсутствие пальцев в комплекте: Цилиндр поставляется без пальцев крепления, что позволяет использовать штатные пальцы трактора или приобрести их отдельно при необходимости.

Технические характеристики

Расшифровка маркировки ГЦ50.30.215.575 (А)

Понимание условного обозначения поможет правильно идентифицировать гидроцилиндр:

Аналоги и взаимозаменяемость

Гидроцилиндр ГЦ50.30.215.575 (А) является полным аналогом следующих моделей:

• Ц50-3405215 (классическая модель рулевого гидроцилиндра МТЗ)

• Ц50-3405215-А (базовая модификация)

• Ц50-3405215-А-01 (бонки под 90 градусов)

• МС50-3405215-А-01 (производства ООО «Гидросила»)

• ГСЦ 50-30-215-575-А (производства ПРОФМАШ)

• КГЦ 799.50-30-215 (производства САЛЕО-Гомель)

• HC041 (универсальный гидроцилиндр)

Рекомендации по эксплуатации

Для обеспечения длительного срока службы гидроцилиндра соблюдайте следующие правила:

1. Рабочая жидкость: Используйте минеральные масла, рекомендованные заводом-изготовителем трактора. Рекомендуемые марки: летом — М-10В2, зимой — М-8Г1 или М-8Г2.

2. Чистота системы: Загрязнение масла абразивными частицами — основная причина повреждения уплотнений и зеркала штока. Класс чистоты рабочей жидкости должен быть не грубее 13 по ГОСТ 17216-71, тонкость фильтрации — 25 мкм.

3. Правильный монтаж: При установке используйте штатные пальцы трактора (диаметр подшипника 25 мм или 30 мм). Обеспечьте соосность креплений, исключите перекосы.

4. Защита штока: Избегайте механических повреждений хромированной поверхности штока — даже неглубокие царапины могут привести к повреждению манжет и утечкам масла.

5. Проверка герметичности: При плановом ТО контролируйте отсутствие внешних утечек масла. При появлении подтеканий немедленно замените уплотнения.

6. Продувка перед установкой: Перед подключением гидролиний рекомендуется продуть цилиндр для удаления консервационной смазки.

Ремонт и обслуживание

Гидроцилиндр ГЦ50.30.215.575 (А) ремонтопригоден. Для восстановления работоспособности доступны ремонтные комплекты уплотнений, включающие:

• Манжету штока в сборе — 1 шт.

• Уплотнение поршня в сборе — 1 шт.

• Грязесъемник штока (полиуретан) — 1 шт.

• Кольцо опорно-направляющее штока (полиамид) — 2 шт.

• Кольцо уплотнительное (резина) — 2 шт.

• Кольцо штока — 1 шт.

• Кольцо передней крышки — 1 шт.

• Кольцо защитное передней крышки — 1 шт.

Ремонт рекомендуется выполнять в специализированных мастерских с соблюдением требований по чистоте и использованием оригинальных запасных частей.

Преимущества

• Двустороннее действие: Активное усилие при выдвижении и втягивании штока.

• Увеличенный ход (215 мм): Позволяет использовать гидроцилиндр на тракторах с увеличенным радиусом поворота и полноприводных моделях.

• Универсальность применения: Подходит для тракторов МТЗ, ЮМЗ, Т-40, ЛТЗ, погрузчиков и спецтехники.

• Универсальность подключения: Три резьбовых отверстия G3/8″ обеспечивают удобство монтажа и замены гидролиний.

• Надежная конструкция: Хромированный шток, шарнирные подшипники и качественные уплотнения гарантируют долговечность.

• Ремонтопригодность: Широкая доступность ремкомплектов для восстановления работоспособности.

• Заводское качество: Производство на заводах России, Беларуси и Китая.
